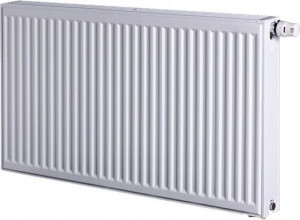

Grzejnik stalowy boczny K22 600x1200 N00

Opis

Grzejniki panelowe Termo Teknik produkowane są zgodnie z uznaną na świecie normą EN 442 & BS EN ISO 9001 na pięciu nowoczesnych liniach produkcyjnych - szwajcarskich i włoskich.

Do produkcji wykorzystuje się stal walcowaną na zimno, zgodną z normą EN10130. Przygotowanie powierzchni i malowanie odbywa się zgodnie z normą DIN 55900-1.

Parametry:wysokość: 600mmszerokość: 1200mmgłębokość: 108mmrozstaw przyłączy: 550mmkolor: białypodłączenie 1/2"materiał: metalEleganckie, wydajne i trwałe grzejniki panelowe produkowane zgodnie z normą EN442 i BS EN ISO 9001Podłączenie boczneWyposażone w osłonę górną i boczne nadającą zgrabny kompaktowy wyglądSzeroka gama rozmiarów, mogąca sprostać wszelkiego rodzaju zastosowaniomNowoczesna linia kanału wodnego o skoku 33.3 mmKonwektory zgrzane do kanałów wodnych, zapewniające wysoką wydajność cieplnąTorba z akcesoriami zawierająca: odpowietrznik, korki, wkręty i kołki rozporoweStandardowo wyposażone w zawieszenie typu “L”Opakowanie, zabezpieczające podczas transportu i magazynowaniaPrzyjazny dla środowiska, wieloetapowy proces malowania, przedłużający żywotność produktu i zapewniający elegancki wyglądOczyszczanie ze smarów i żelazofosforanowanieFarba podkładowa na bazie wodyFarba proszkowa epoksydowo-poliestrowaKolor farby w standardzie europejskim RAL 9016SPOSOBY PODŁĄCZANIA GRZEJNIKAPoniżej opisano podstawowe metody podłączania grzejników1. Podłączenie jednostronne góra - dół.

Rura zasilania grzejnika znajduje się u góry a powrotu u dołu po tej samej stronie. Jest to najczęściej zalecana i stosowana metoda, w większości przypadków zapewniająca także największą wydajność energetyczną.2. Podłączenie naprzeciwległe góra - dółTen sposób zaleca się w przypadku długich grzejników, o długości 4-5 razy większej niż wysokość.

Przykład: Zaleca się go w przypadku grzejników o wysokości co najmniej 500 mm i długości przekraczającej 2250 mm (500 x 4,5 = 2250 mm).3. Podłączenie naprzeciwległe dolneMetoda ta nie jest polecana, chyba że nie ma innej możliwości. Powoduje ona utratę ciepła na wyjściu o 10-20% w zależności od wysokości grzejnika. Przy tej metodzie ważny jest dobór grzejnika o odpowiedniej mocy grzewczej.4. Podłączenie grzejników kompaktowych Ventil (VK) CompactGrzejniki kompaktowe Ventil mają dwa dodatkowe dolne otwory podłączeniowe usytuowane po prawej (lub opcjonalnie - po lewej) stronie grzejnika. Otwór po wewnętrznej stronie grzejnika połączony jest z górnym prawym wbudowanym zaworem termostatycznym i służy do podłączenia zasilania. Otwór po zewnętrznej stronie u dołu pełni funkcję powrotu.5.

System jedno rurowyPrzy tym sposobie instalacji należy precyzyjnie obliczyć długość i średnicę rury by-pass, aby zminimalizować spadkiciśnienia, które obniżają wydajność grzewczą grzejników. Do kontroli ciśnienia wody można zastosować pompę. Przy tym rodzaju podłączenia należy pamiętać, że średnia temperatura dla każdego grzejnika będzie inna.6. Podłączenie szeregoweMetodę tę stosuje się bardzo rzadko przy podłączaniu szeregu grzejników. Jeśli musi być zastosowana, łączna moc grzewcza całego szeregu nie może przekroczyć 7000-8000 kcal/h; w przeciwnym razie przekroczona zostanie wydajność pompy obiegowej. Przy obliczaniu mocy szeregu należy zachować szczególną uwagę ze względu na różnice średniej temperatury poszczególnych paneli.

MOCOWANIE
